GB/T1038-2022適用于塑料薄膜和薄片等各種塑料材料的氣體透過性測定，其他材料的氣體透過性測定可參照使用。規定了在壓差條件下，測定塑料薄膜和薄片以及多層結構材料的氣體透過性的試驗方法-壓力傳感器法。
原理
裝夾在滲透腔中的試樣將滲透腔分為相互獨立的兩部分。對低壓腔抽真空，然后對高壓腔抽真空。將試驗氣體充人抽真空后的高壓腔，試驗氣體經試樣滲透進入低壓腔。通過監測低壓腔的壓力增加來得到試樣的透氣量。
儀器選擇

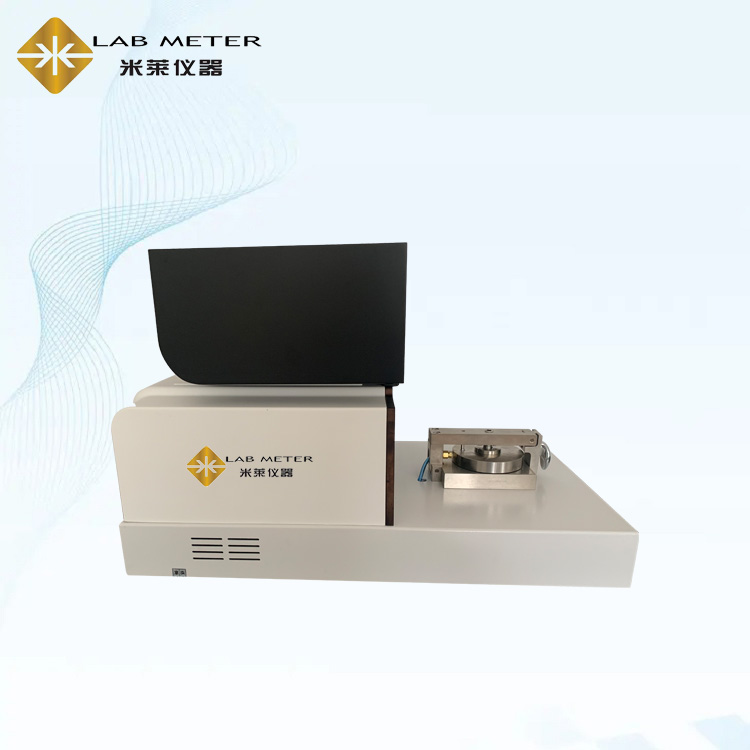

OGT-G1壓差法氣體滲透儀
該儀器由滲透腔、壓力傳感器、進氣裝置、腔體積控制裝置和真空泵組成。進氣裝置用于向滲透腔供應氣體，氣體在滲透腔中通過試樣進行滲透，壓力傳感器用于檢測透過試樣的氣體引起的壓力變化。
技術參數
測量范圍：0.05～50000cc/㎡·24h·0.1MPa
試樣數量：1件
真空分辨率：0.1Pa
真空度：＜20Pa
溫控范圍：15℃～90℃
控溫精度：±0.1℃
試驗壓力：0.1MPa～0.2MPa
氣源壓力：0.1MPa～0.8MPa
試驗氣體：O?、N?、CO?或者其它氣體
載氣接口：Ф6
樣品厚度：≤3mm
測試面積：Φ97mm
尺寸：650mm(L)×430mm×(B)380mm(H)
電源：220VAC50Hz
重量：45kg
試驗步驟
試驗應在23°C±2°C的條件下進行。
1、在低壓腔上放置與滲透面積相同的濾紙。
注：濾紙用來支撐薄膜試樣推薦使用通常用作化學分析厚度在0.2mm~0.3mm之間的紙。
2、在滲透腔的上下兩部分的平整邊緣上均勻地涂抹一薄層真空油脂，將試樣裝在下腔上，應無起皺或松弛。
3、在試樣上依次放置橡膠密封圈、上腔，以均勻壓力壓緊滲透腔的兩個部分，使試樣完全密封
4、關閉氣源閥和隔斷閥，打開放空閥。開啟真空泵，對低壓腔抽真空，以使試樣與濾紙貼合。打開隔斷閥，對高壓腔抽真空，直至低腔壓力達到27Pa以下，并繼續脫氣3以上，以排除試樣所吸附的氣體和水蒸氣。需注意，將滲透腔抽至真空所需時間取決于試樣的滲透性。
5、抽真空結束后，關閉真空泵、隔斷閥和放空閥，維持真空度
6、如果低壓腔的壓力上升，重復3~5的操作，直到低壓腔壓力穩定，完成脫氣。
7、打開氣源閥，將氣體導人高壓腔，當達到大約0.1MPa的壓力后，關氣源。記錄與進氣裝置相連的壓力表上顯示的高壓腔壓力戶h。若低壓腔壓力開始增加，表明氣體開始滲透。
8、繪制低壓腔壓力隨時間變化的曲線，直至曲線成直線狀，即達到滲透平衡。
