包裝用塑料復(fù)合膜袋通常是指由兩種或兩種以上的材料組成的復(fù)合膜或包裝袋,一般用塑料、紙張、鋁箔和其他的材料用粘合、熱合的方法制成。具有良好的機械性能,如抗撕裂、耐針刺、耐疲勞、抗沖擊、耐摩擦、防老化性能等等,在包裝行業(yè)應(yīng)用非常廣泛。GB/T10004-2008《包裝用塑料復(fù)合膜、袋干法復(fù)合、擠出復(fù)合》標(biāo)準中明確指出了包裝用塑料復(fù)合膜袋需要檢測的項目及測試方法,下面我們來詳細的了解一下。

一、物理力學(xué)性能
(1)剝離力

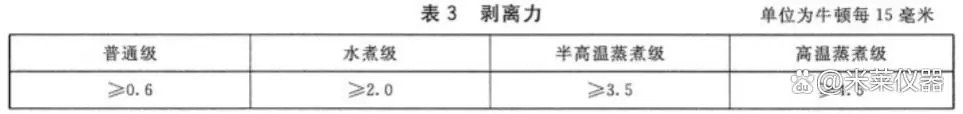

剝離強度是對復(fù)合包裝膜最基本的一種性能檢測,主要是檢測每層基材之間的粘貼性,不會某種外在條件下出現(xiàn)分層、氣泡、易撕離等不良現(xiàn)象。剝離力指標(biāo)應(yīng)符合表3規(guī)定。按GB/T8808-1988的規(guī)定進行。將試樣剝開部分的兩端分別夾在MTL-01電子拉力試驗機上、下夾具內(nèi),使試樣剝開部的縱軸與上、下夾具中心連線重合,并松緊適宜,試驗速度為(300±50)mm/min,記錄各剝離力值;縱、橫向剝離強度平均值應(yīng)符合標(biāo)準規(guī)定。

(2)熱合強度
熱合強度反映了復(fù)合袋的綜合物理機械性能,是包裝材料的重要指標(biāo)之一。熱合強度指標(biāo)應(yīng)符合表4規(guī)定。按QB/T2358-1998的規(guī)定進行。膜的熱封方法、條件由供需雙方商定。按照標(biāo)準法取試樣,以熱合部位為中心,打開呈180°,把試樣的兩端夾在MTL-01電子拉力試驗機的兩個夾具上,試驗速度為300±20mm/min,讀取試樣分離或斷裂時的更大載荷(拉力試驗機示值誤差應(yīng)在土1%之內(nèi))。

(3)拉斷力斷裂標(biāo)稱應(yīng)變

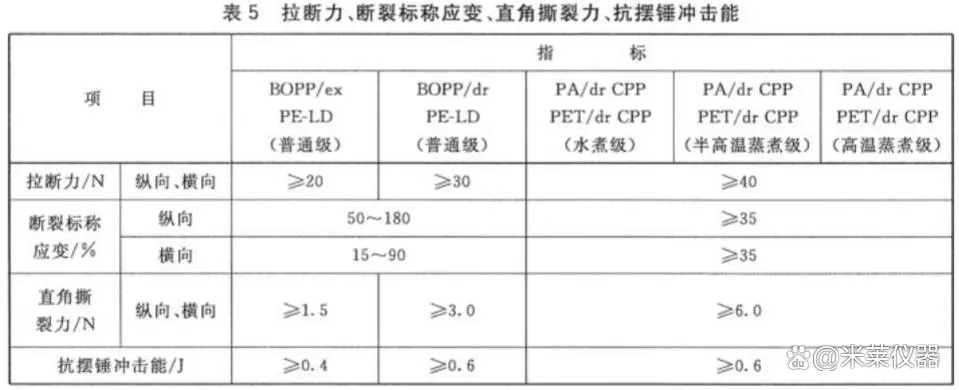

拉斷力、斷裂標(biāo)稱應(yīng)變、直角撕裂力、抗擺錘沖擊能指標(biāo)應(yīng)符合表5規(guī)定。表5所列材料結(jié)構(gòu)之外的,由供需雙方協(xié)商。
拉斷力和斷裂標(biāo)稱應(yīng)變按GB/T1040.3-2006的規(guī)定進行。試樣采用2型長度為150mm,寬度為15mm,試驗速度為200mm/min。

(4)直角撕裂力
直角撕裂強度一般用來考核塑料薄膜的抗撕裂能力,通過檢測可以了解到塑料復(fù)合膜包裝在外力作用下抗破損能力。直角撕裂力按QB/T1130-1991的規(guī)定進行。
(5)穿刺強度
在包裝的儲存、運輸及流通過程中,難免會受到來自包裝外部物體的穿刺與沖擊,如其他包裝袋的尖角。若包裝袋的抗穿刺性能較差,在上述物體的穿刺下,易在包裝表面形成不易察覺的細小孔洞,導(dǎo)致包裝漏氣、漏液,甚至直接形成大面積的破袋。
穿刺強度的測試是將直徑為100mm的試片安裝在樣膜固定夾環(huán)上,然后用直徑為1.0mm,球形頂端半徑為0.5mm的鋼針,以(50±5)mm/min的速度去頂刺,測試片數(shù)5個以上,取其算術(shù)平均值。
(6)抗擺錘沖擊能
抗擺錘沖擊能是測試包裝柔韌性的性能指標(biāo),用于驗證包裝材料的韌性,抗擺錘沖擊能按GB/T8809-1988的規(guī)定進行。用的半球形沖頭在一定的速度下沖擊并穿過薄膜試樣,測量沖頭所消耗的能量,以此評價薄膜的抗擺錘沖擊能力。
二、阻隔性能
(1)水蒸氣透過量
水蒸氣透過量指標(biāo)應(yīng)符合表6規(guī)定。表6所列材料結(jié)構(gòu)之外的,由供需雙方協(xié)商。
按GB/T1037一1988的規(guī)定進行。WTR-G3水蒸氣透過率測試儀試驗條件為溫度(38±0.6)°C,相對濕度90%±2%,試驗時將熱封面朝向濕度低的一側(cè)。
(2)氧氣透過量
氧氣透過量指標(biāo)應(yīng)符合表7規(guī)定。表7所列材料結(jié)構(gòu)之外的,由供需雙方協(xié)商。按GB/T1038-2000的規(guī)定進行。試驗時將熱封面朝向低壓側(cè)。
三、袋的耐壓性能
袋的內(nèi)容物為粉狀、液體或需要做充氣抽真空包裝時,耐壓性能應(yīng)符合表8的規(guī)定,PNY-01包裝袋耐壓測試儀可檢測試樣的耐壓性能,并進行科學(xué)的量化分析和判斷。
四、摩擦系數(shù)
摩擦系數(shù)(內(nèi)面/鋼板靜/動)<0.4。按GB/T10006-1988的規(guī)定進行鋼板表面應(yīng)平整光滑。通過MCY-02摩擦系數(shù)儀已知質(zhì)量的滑塊向試樣施加垂直壓力,并測試試樣從相對靜止到相對滑動過程中的摩擦力值,從而得到兩接觸面間的靜摩擦系數(shù)、動摩擦系數(shù)。
五、透光率和霧度
透光率和霧度指標(biāo)由供需雙方協(xié)商。透光率和霧度按GB/T2410一2008的規(guī)定進行。
六、溶劑殘留量
溶劑殘留量總量<50mg/,其中苯類溶劑不檢出。
使用氮氣作載氣,根據(jù)待測溶劑的沸點以及儀器的分離效果設(shè)定柱溫,一般控制在50C~90C,注入檢出口溫度控制在90C~200C。采用氫離子檢測型氣相色譜儀進行試驗。
七、膜、袋的厚度偏差
塑料復(fù)合膜的尺寸偏差主要是指長度偏差、寬度偏差、厚度偏差和熱封寬度偏差等均應(yīng)在規(guī)定的偏差范圍內(nèi)。這里重點講一下膜、袋的厚度偏差,按GB/T6672一2001的規(guī)定進行,選用CHY-CU薄膜測厚儀進行測量,嚴格按照標(biāo)準設(shè)計的接觸面積和測量壓力,自動統(tǒng)計、儲存實驗結(jié)果。
